顯微與測量的進化

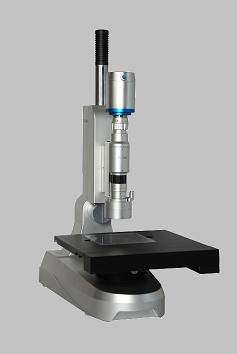

超景深+超高清圖像 結合的 RSV1
Ringsion作為國產超景深三維系統的前沿者，推出的 RS-V1在軟件部分集 觀察、測量、分析、記錄、管理、報告等一體綜合性能較強的新一代機型，RS-V1采用目前前沿的圖像傳感器芯片、自研電控傳輸與獨立開發芳無極變焦鏡頭，使得整套系統實用性簡單，適用性強效果佳，為客戶在不同環境下提供了超分辨的顯微觀察可能！
系統的特色
易用性的廣泛研究
廣泛開發的 “用戶友好” 界面 誕生出千我們?yōu)槊恳晃挥脩?提供舒適以及直觀的觀察環境。 使用它幾分鐘后， 你再也不想回去工作了 再次使用另 一 臺顯微鏡！
RS-V1 具有多種自動功能， 如聚焦控制、 多焦點和3D 輪廓， 任何人都可以輕松地進行更高精度的可重復觀 測。 Z軸自動控制將用戶從有時具有挑戰性的聚焦任務中 解放出來， 并根據景深自動調整Z軸步長。 功能的設計旨在舒適直觀地加快觀察速度。 景深自動調整 Z軸偏移長度。 操作 － 比以往任何時候都簡單！ 所有功能都可以通過用戶友好的顯示器進行控制。 RSV1具有許多功能和可擴展性， 是經過大量人體工程學 研究的結果。 功能的設計旨在舒適直觀地加快觀察速度。 用戶界面中圖標和縮略圖的廣泛使用使RS-V1的使用 變得如此直觀。
自動控制為您帶來更高的準確性和更輕松的操作
主控制系統及軟件功能：
攝像頭：彩色動態CMOS攝像頭1/1.7英寸，單顆芯片像素達到1200萬；幀速率可到45f/s。
照明光源：LED光源，色溫5700K；壽命60000小時。支持雙支光源，色溫5700K，RI顯示指數95.
記錄與存儲：可通過圖片和錄像方式進行存儲；支持單拍/定時連拍/攝像,最高可采集1億像素照片；圖片格式：BMP、PNG、TIFF、JPG等格式。可以生成報告并導出至Word/Excel文檔。
通訊控制接口：使用USB3.0或以上數據線連接主機系統，即可完成數據傳輸及控制。

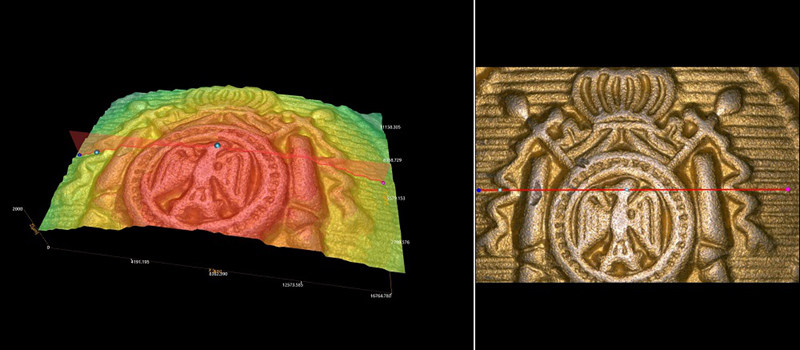

軟件二維/三維測量功能：包含測量標定；距離、寬度、角度、圓、周長、半徑、面積、平行線、垂線、高度、3D模型及測量等；可以顯示標尺等。二維三維圖像聯動對比。
測量后可以生成報告并導出至Word/Excel文檔。
景深合成功能：可以實時對焦；具有手動/自動多焦平面景深合成模式。
視場拼接功能：帶有自動圖像拼接模式。
畫面分割對比功能：可實時分屏進行圖像對比、圖像聯動。
圖像優化等觀察模式：攝像預覽、自動白平衡/區域白平衡模式、攝像參數設定及保存、低中高對比度模式、顏色分割等多種設定模式。
整套設備配套測量校準用標準尺。
光電聯用：支持與同品牌電鏡平臺和全自動超景深顯微鏡之間的兼容。防止掃描電鏡中的樣品在區域查找時出現的二次破壞。為電子顯微鏡中觀察光學顯微鏡中的興趣點或興趣區域提供了方便快捷的查找解決方案。
主機含終端數據處理模塊，帶高分辨率27寸4K液晶顯示屏，分辨率3840×2160；512固體+1TB硬盤；i5-十二代處理器。可安裝其他第三方軟件聯機處理圖像；可以直接在主機上遠程指導用戶測試操作。
ⅥL-L10超景深長焦距鏡頭 倍率10倍~100倍，工作距離90mm。使用中無需更換鏡頭;帶有環形光照明，八區可控照明，暗場照明。帶有手持觀察功能 選項，軟件調節光亮。
VL-M40大變焦比高清鏡頭(帶編碼)，工作距離60mm，帶有環形光照明，八區可控照明，混合照明，軟件調節光亮。
VL-DZ50全新復消色差電動鏡頭，倍率25~1180倍，工作距離60mm，帶有明場/偏光/暗場照明，同軸光照明，環形光照明、及同軸光和環形光混合照明、八區可控照明、斜照明，軟件調節光亮。
VL-H100復消變焦鏡頭大范圍超清晰無限遠，集成真實放大倍數和光學校正因子， 倍率30~8250倍，帶有明場照明，偏光照明、暗場照明，環形光照明，八區可控照明，軟件調節光亮。
全方位觀測系統
電動支架和二維透射移動平臺
支架帶有高精度Z向電機；對焦Z軸模塊電動移動范圍150mm（最高可達500mm）,移動分辨率0.05um。
帶有透射功能的自動二維移動平臺；平臺支持落射及透射照明，亮度可調。平臺電動移動行程130×100mm，分辨率0.1μm；XY電動平臺移動速度20mm/s，電壓范圍220V/50Hz。
支持平臺360°旋轉，可手動及電動控制
環境溫度：5～40℃；環境濕度：20～80%（RH無凝結）。
攝像系統A
|
項目 |
性能參數 |
|
|
攝像系統 |
攝像頭 |
2/3英寸630萬像素cmos圖象傳感器 |
|
有效像素 |
3072 × 2048 |
|
|
幀速率 |
30FPS@ 3072 × 2048 55fps@1536×1024 |
|
|
曝光時間 |
50us-10s |
|
|
曝光模式 |
自動/手動/區域曝光/一健自平衡 |
|
|
增益 |
1x-10x |
|
|
白平衡控制 |
自動/區域白平衡 |
|
|
色彩還原 |
AE<3 |
|
|
傳輸 |
一體式線纜 |
圖像傳輸及光纖照明 |
|
光源 |
照明光源 |
高輝度LED |
|
壽命 |
60000h(平均) |
|
|
色溫 |
5700K |
|
|
接口 |
圖像及傳輸控制 |
USB3.0 接口、LAN等 |
|
使用環境 |
環境溫度 |
5-40° |
|
環境濕度 |
20-80%(無結露或結冰) |
|
|
環境氣體 |
無腐蝕性氣體 |
|
|
電源 |
額定電壓 |
AC100V-240V50/60Hz |
|
功率值 |
200W |
|
|
尺寸 |
主機尺寸 |
長140mmx寬303mmx高316mm |
|
重里 |
主機重量 |
4.8Kg |
攝像系統B
|
項目 |
性能參數 |
|
|
攝像系統 |
攝像頭 |
1/1.7英寸1200萬像素cmos圖象傳感器 |
|
有效像素 |
3000 × 4000 |
|
|
幀速率 |
45FPS@3000×4000 |
|
|
曝光時間 |
50us-10s |
|
|
曝光模式 |
自動/手動/區域曝光/一健自平衡 |
|
|
增益 |
1x-10x |
|
|
白平衡控制 |
自動/區域白平衡 |
|
|
色彩還原 |
AE<3 |
|
|
傳輸 |
一體式線纜 |
圖像傳輸及光纖照明 |
|
光源 |
照明光源 |
高輝度LED |
|
壽命 |
60000h(平均) |
|
|
色溫 |
5700K |
|
|
接口 |
圖像及傳輸控制 |
USB3.0 接口、LAN等 |
|
使用環境 |
環境溫度 |
5-40° |
|
環境濕度 |
20-80%(無結露或結冰) |
|
|
環境氣體 |
無腐蝕性氣體 |
|
|
電源 |
額定電壓 |
AC100V-240V50/60Hz |
|
功率值 |
200W |
|
|
尺寸 |
主機尺寸 |
長140mmx寬303mmx高316mm |
|
重里 |
主機重量 |
4.8Kg |
攝像系統C
|
項目 |
性能參數 |
|
|
攝像系統 |
攝像頭 |
1英寸2000萬像素cmos圖象傳感器 |
|
有效像素 |
5472 × 3648 |
|
|
幀速率 |
37FPS@2736×1824 20fps@5472×3648 |
|
|
曝光時間 |
50us-10s |
|
|
曝光模式 |
自動/手動/區域曝光/一健自平衡 |
|
|
增益 |
1x-10x |
|
|
白平衡控制 |
自動/區域白平衡 |
|
|
色彩還原 |
AE<3 |
|
|
傳輸 |
一體式線纜 |
圖像傳輸及光纖照明 |
|
光源 |
照明光源 |
高輝度LED |
|
壽命 |
60000h(平均) |
|
|
色溫 |
5700K |
|
|
接口 |
圖像及傳輸控制 |
USB3.0 接口、LAN等 |
|
使用環境 |
環境溫度 |
5-40° |
|
環境濕度 |
20-80%(無結露或結冰) |
|
|
環境氣體 |
無腐蝕性氣體 |
|
|
電源 |
額定電壓 |
AC100V-240V50/60Hz |
|
功率值 |
200W |
|
|
尺寸 |
主機尺寸 |
長140mmx寬303mmx高316mm |
|
重里 |
主機重量 |
4.8Kg |
|
RS-V1支架參數 |
|||
|
項目 |
性能參數 |
||
|
支架系統 |
電機馬達 |
2相步進 |
|
|
Z軸電動行程 |
80mm |
||
|
移動精度（步距） |
0.1μm |
||
|
移動速度 |
20mm/s |
||
|
外觀尺寸 |
長248X寬32X高610mm |
||
|
重量 |
25.8㎏ |
||
|
平臺模組 |
電機馬達 |
2相步進 |
|
|
移動行程 |
130x100mm |
||
|
移動精度 |
0.1μm |
||
|
移動速度 |
20mm/s |
||
|
內置照明模組 |
底部照明，環形照明，同軸照明，光強通過軟件調節 |
||
|
臺面尺寸 |
長320mmX寬282mm |
||
|
載重量 |
5.0㎏ |
||
|
安裝接口 |
掛載及連接接口 |
專用XYZ及光源鏈接線 |
|
|
RS-V1A支架參數 |
|||
|
項目 |
性能參數 |
||
|
支架系統 |
電機馬達 |
2相步進 |
|
|
立柱高 |
430mm（最高可達630mm） |
||
|
Z軸電動行程 |
150mm （最高可達500mm行程） |
||
|
移動精度（步距） |
0.05μm |
||
|
移動速度 |
20mm/s |
||
|

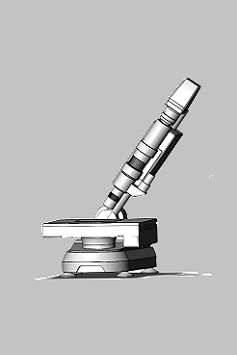

搖擺角度 |
左60度右60度，精度1°（編碼自動識別傾斜角度），實時角度顯示 |
||
|
外觀尺寸 |
長248X寬32X高610mm |
||
|
平臺模組 |
電機馬達 |
2相步進 |
|
|
移動行程 |
130x100mm |
||
|
移動精度 |
0.1μm |
||
|
移動速度 |
10mm/s |
||
|
內置照明模組 |
底部照明，環形照明，同軸照明，光強通過軟件調節 |
||
|
臺面尺寸 |
長320X寬282mm |
||
|
載重量 |
5.0㎏ |
||
|
安裝接口 |
掛載及連接接口 |
專用XYZ及光源鏈接線 |
|
| RS -V1 鏡頭參數表 | |||||
| 項目 | 性能參數 | ||||
| 全新復消色差內置物鏡 | |||||
|
VL-L10 超景深長焦距鏡頭 |
放大倍率 | 10X-100X | |||
| 工作距離 | 90mm | ||||
| 視野范圍 | 6.2mm-2.3mm（3.1mm-1.15mm） | ||||
| 變倍檔位 | 8 無極變檔 | ||||
| 大變焦比高清鏡頭（帶編碼） | |||||
| VL-M40 | 倍率 | 40X~580X | |||
| 工作距離WD | 80mm | ||||
| 視野范圍(D對角線) | 17.5~1.8mm | ||||
| 分辨率 | 10.0μm | ||||
| 變倍檔位 | 1~16 | ||||
|
全新復消色差電動鏡頭 （所配物鏡均為復消色差物鏡） |
|||||
|
VL-DZ50 |
放大倍率 |
30X-5500X |
|||
| 工作距離 |
60mm |
||||
| 視野范圍 |
15---0.49mm |
||||
|
變倍檔位 |
1—12檔 |
||||
| 以下為適配的物鏡 | |||||
| 物鏡 1.6X | 放大倍率 | 30X-335X | |||
| 工作距離 | 45mm | ||||
| 視野范圍 | 1.2mm-0.45mm | ||||
| 物鏡 5X | 放大倍率 | 50X-550X | |||
| 工作距離 | 35mm | ||||
| 視野范圍 | 0.6 mm -0.23 mm | ||||
| 物鏡 10X | 放大倍率 | 100X-1100X | |||
| 工作距離 | 31 mm | ||||
| 視野范圍 | 0.3 mm -0.11 mm | ||||
| 物鏡 50X | 放大倍率 | 500X-5500X | |||
| 工作距離 | 20 mm | ||||
| 視野范圍 | 0.12 mm -0.046 mm | ||||
| 鏡頭安裝 | 掛載接口 | 專用安裝附件、卡口式接口 | |||
可選配多顆高NA.值物鏡，更加詳細內容可聯系咨詢
|
項目 |
功能介紹 |
|
拍攝記錄 |
靜態圖像格式:BMP、JPG、PNG、TIFF |
|
動態錄像格式:AVI、MP4、WMV |
|
|
一鍵拍照生成宏觀圖片，同時記錄坐標 |
|
|
定時拍攝:設定時長 |
|
|
圖像處理 |
RGB 圖形曲線設定、對比度設定、銳度設定、光譜模擬、熱成像模擬、熒光模擬等; |
|
2D 測量 |
二維平面幾何測量、支持跨視野測量、如長度、角度、圓、弧、任意曲線、平行線、手動自動計數、統計功能等等; |
|
導航功能 |
圖像合成后具有導航功能 |
|
景深合成 |
實時合成、手動拍攝合成、自動景深合成等; |
|
3D 測量 |
三維建模擬合、3D結構測量、高度測量、角度測量、體積面積測量等； |
|
軟件記憶 |
軟件退出，電腦關機重啟后，軟件具有記憶，可一鍵追溯和再現拍照。 |
|
圖像拼接 |
2D 拼接、合成拼接、3D拼接，多種拼接設定模式可選; |
|
報告導出 |
Word、Excel模板設定; |
|
對比功能 |
多視窗分屏顯示，支持聯動對比; |
|
其他功能 |
超景深專用定制光源、半導體芯片偏光光源、環形照明光源 |
